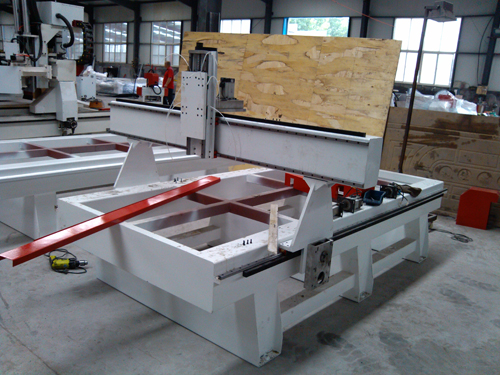

1.Станок имеет цельносварную
стальную станину повышенной прочности
из толстостенного
профиля прямоугольного сечения;
2.Жесткая стальная конструкция
портала обеспечивает надежную
работу станка на больших скоростях с высокой точностью;
3.Рабочий стол, в
базовой комплектации, выполнен из алюминиевого профиля и покрыт защитным ПВХ
пластиком, выполняющим роль жертвенного
стола. На поверхности стола имеются T - образные пазы для удобства
крепления заготовок. Опционально можно установить вакуумный стол с Т-образными пазами;
4.Механическая часть
фрезерного станка состоит из шаговых двигателей (опционально можно установить
японские серводвигатели), квадратных рельсовых
направляющих Hiwin по всем осям, зубчатой рейке по осям X и Y и
шарико-винтовой пары (ШВП) фирмы TBI по оси Z;
5.Центролизованная система смазки;
6.В начальной
комплектации станок оснащен системой управления на базе NC-Studio;
(через плату NC-studio, входящую в
стандартную комплектацию станка),Пожеланию Клиента,под заказ,у нас есть
система DSP пульт)
7.Станок оснащен автоматическим
датчиком нуля;
8.Блок упрвления станка вынесен в
отдельный шкаф и подключается с помощью соединительных проводов или встроен в
станину станка под рабочей зоной (зависит от модификации станка).
Характеристики
|
Модель
|
S-1325D
|
|
Рабочее поле
|
1300*2500*200m
|
|
Точность репозицию
|
± 0.05mm
|
|
Структура оси X, Y, Z
|
Реечная структура по оси X Y.ШВП по оси Z
|
|
Вакуумный Стол
|
Вакуумный стол
с насосом(5.5квт)
|
|
Шпиндель
|
5,5Квт шпиндель
со сменой инструменты
|
|
Обороты
шпинделя
|
18000 RPM
|
|
Скорость
перемещения
|
60m/min
|
|
Скорость
оброботки
|
20m/min
|
|
Команда работы
|
G code, *.u00, *.mmg, *.plt
|
|

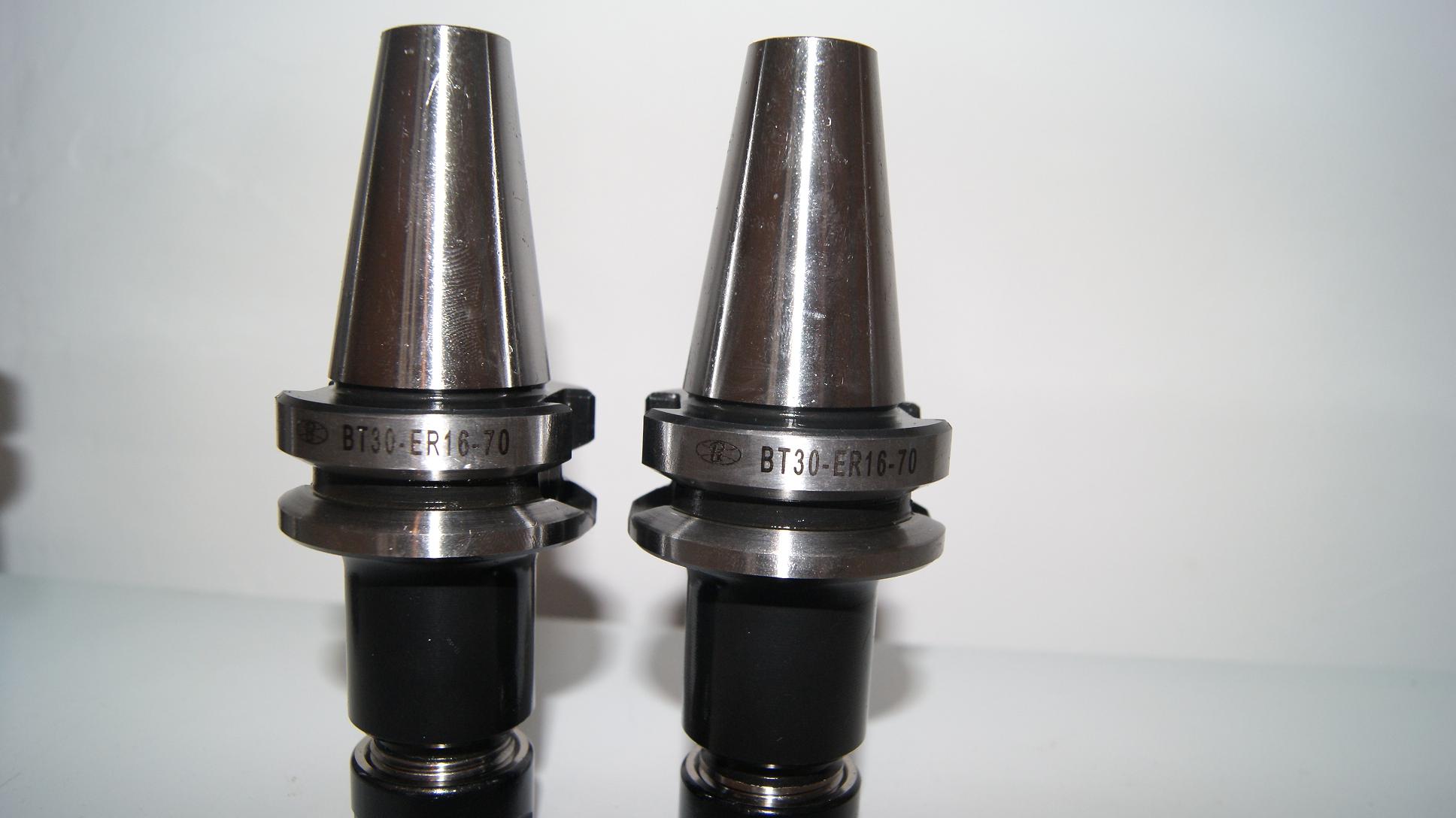

Патрон
|
BT30
|
|
Мотор
|
Шаговый или
сервомотор
|
|
Напряжение
|
AC380/3PH/50HZ
|
|
Система
управления
|
Nc-studio or DSP пульт
|

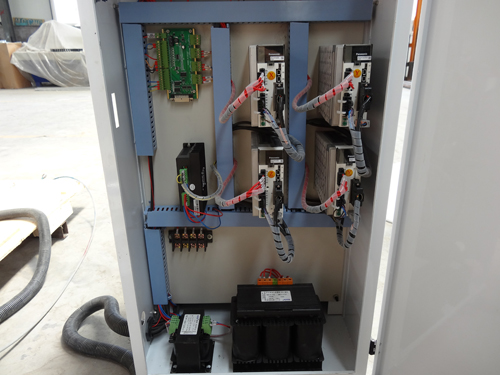

Сервоприводы (panasonic).тоже можно выбрать шаговый

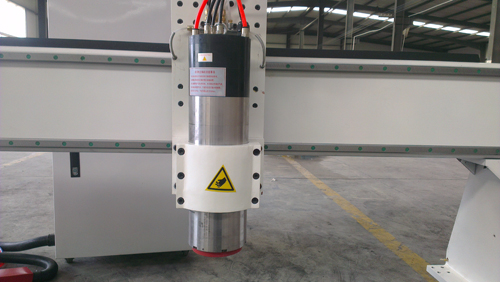

5,5квт Китайский водяный шпиндель со сменой инструменты,патрон BT30

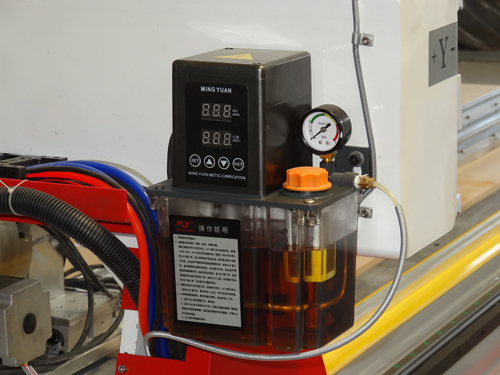

Автоматическая смазка Станина
